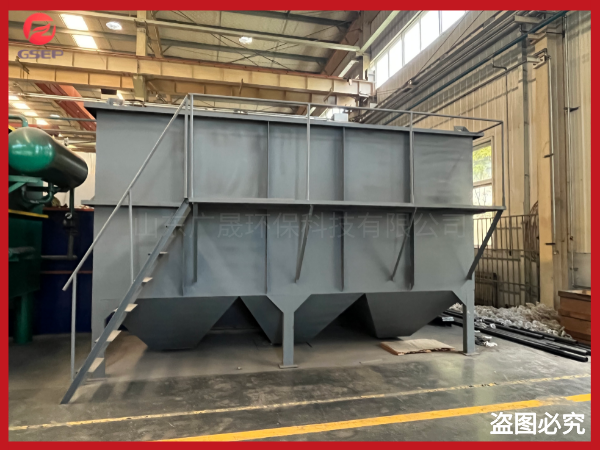

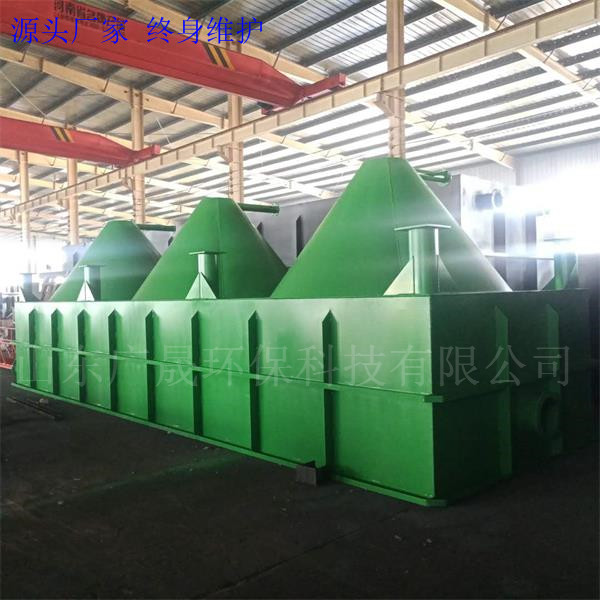

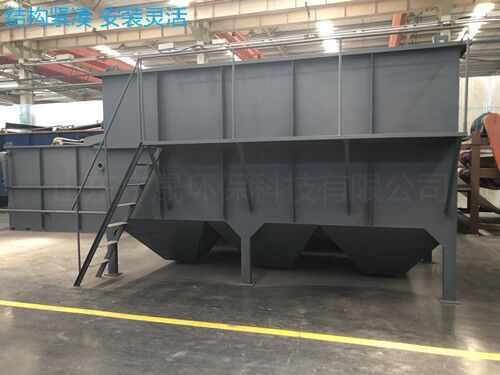

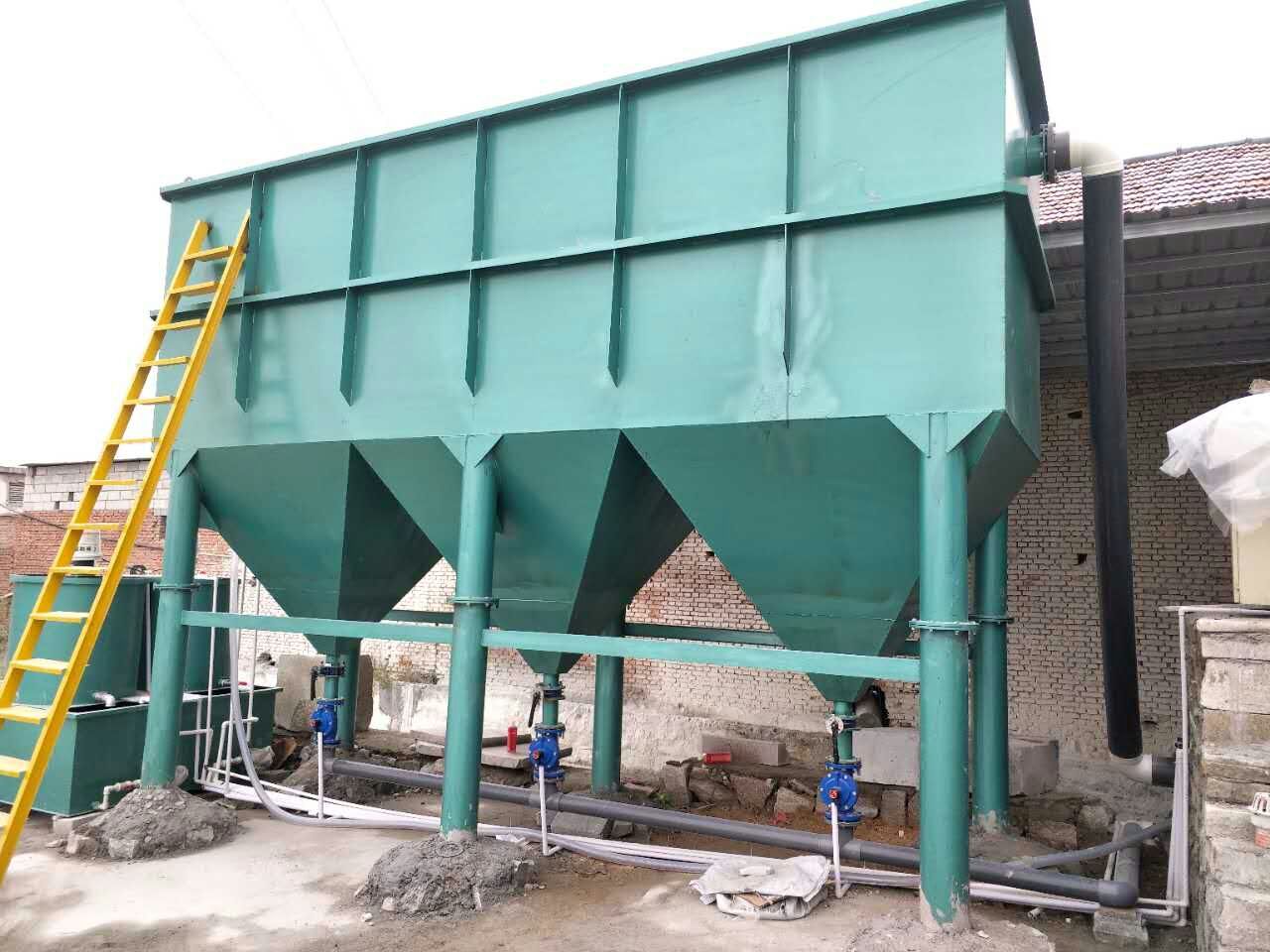

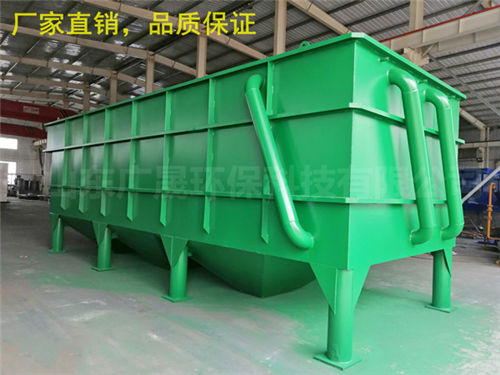

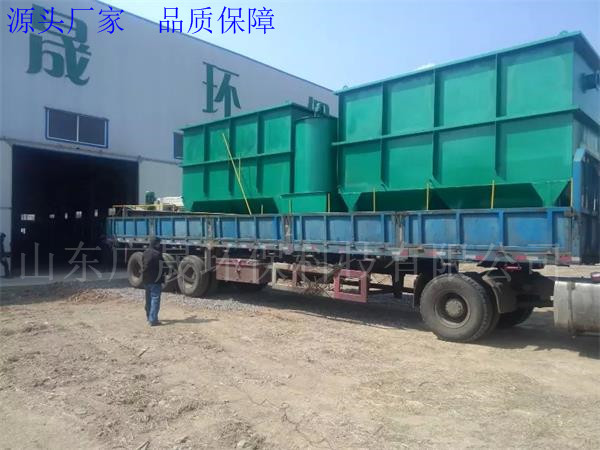

斜板沉淀器

斜板沉淀器产品概述:

    斜板(管)沉淀池是根据浅池沉淀理论设计出的一种高效组合式沉淀池;也统称为浅池沉淀池。在沉降区域设置许多密集的斜管或斜板,使水中悬浮杂质在斜板或斜管中进行沉淀,水沿斜板或斜管上升流动,分离出的泥渣在重力作用下沿着斜板(管)向下滑至池底,再集中排出。这种池子可以提高沉淀效率50~60%,在同一面积上可提高处理能力3~5倍。可根据原废水的试验数据来设计不同流量的斜管沉淀器,使用时一般都要投加凝聚剂。 斜管沉淀净水法是在泥渣悬浮层上方按装倾角60度的斜管组建,便原水中的悬浮物,固体物或经投加混凝剂后形成的絮体矾花,在斜管底侧表面积积聚成薄泥层,依靠重力作用滑回泥渣悬浮层,继而沉入集泥斗。由排泥管排入污泥池另行处理或综合利用。上清液逐渐上升至集水管排出,可直接排放或回用。


斜板沉淀器设备特点:

  1、结构简单、无易损件、经久耐用、减少维修。

  2、运行稳定、容易操作。

  3、动力少、节约能源。

  4、占地省、投资少、上马快、效率高。

  5、停留时间短,沉淀效果高,处理效率高,曝气强度低,节约占地,不需污泥回流。



斜板沉淀器使用范围:

  1、电镀废水中含多种金属离子的混合废水、铬、铜、铁、锌、镍等去除率均在90%以上,一般电镀废水经处理后均可达到排放标准。

  2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。

  3、印染、漂染等废水色度去除率70-90%,COD去除50-70%。

  4、制革、食品等行业废水大量有机质的去除,COD去除率50-80%,杂质固体去除率90%以上。

  5、化工废水的COD去除率60-70%,色度去除60-90%,悬浮物达重量排放标准。


斜板沉淀器设计参数:

 (1)斜板(管)之间间距一般不小于50mm,斜板(管)长一般在1.0-1.2m左右;

 (2)斜板的上层应有0.5-1.0m的水深,底部缓冲层高度为1.0m。斜板(管)下为废水分布区,一般高度不小于0.5m,布水区下部为污泥区;

 (3)池出水一般采用多排孔管集水,孔眼应在水面以下2cm处,防止漂浮物被带走;

 (4)废水在斜管内流速视不同废水而定,如处理生活污水,流速为0.5-0.7mm/s。

 (5)斜板(管)与水平面呈60°角,斜板净距(或斜管孔径)一般为80~100mm。


斜板沉淀器优点是:

 ①利用了层流原理,提高了沉淀池的处理能力;

 ②缩短了颗粒沉降距离,从而缩短了沉淀时间;

 ③增加了沉淀池的沉淀面积,从而提高了处理效率。

 ④去除率高,停留时间短,占地面积小。



斜板沉淀器浅池理论原理:

 设斜管沉淀池池长为L,池中水平流速为V,颗粒沉速为u0,在理想状态下,L/H=V/ u0。可见L与V值不变时,池身越浅,可被去除的悬浮物颗粒越小。若用水平隔板,将H分成3层,每层层深为H/3,在u0与v不变的条件下,只需L/3,就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变,由于池深为H/3,则水平流速可正加的3v,仍能将沉速为u0的颗粒除去,也即处理能力提高倍。
