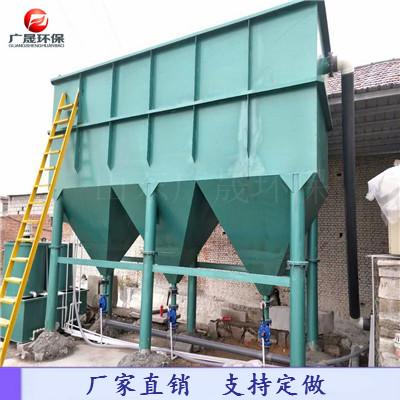

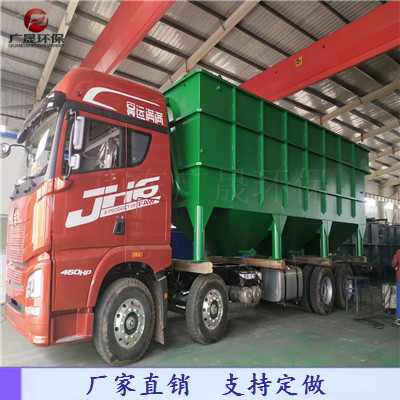

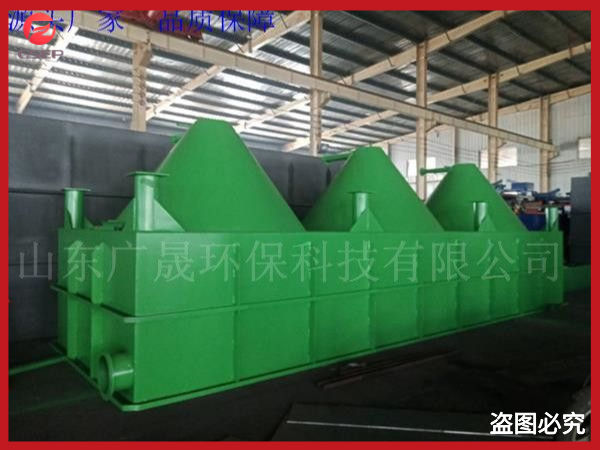

斜管沉淀池

斜管沉淀池介绍:

  斜管沉淀池是指在沉淀区内设有斜管的沉淀池。组装形式有斜管和支管两种。在平流式或竖流式沉淀池的沉淀区内利用倾斜的平行管或平行管道(有时可利用蜂窝填料)分割成一系列浅层沉淀层,被处理的和沉降的沉泥在各沉淀浅层中相互运动并分离。根据其相互运动方向分为逆(异)向流、同向流和测向流三种不同分离方式。每两块平行斜板间(或平行管内)相当于一个很浅的沉淀池。


斜管沉淀池设计参数:

 (1)斜板(管)之间间距一般不小于50mm,斜板(管)长一般在1.0-1.2m左右;

 (2)斜板的上层应有0.5-1.0m的水深,底部缓冲层高度为1.0m。斜板(管)下为废水分布区,一般高度不小于0.5m,布水区下部为污泥区;

 (3)池出水一般采用多排孔管集水,孔眼应在水面以下2cm处,防止漂浮物被带走;

 (4)废水在斜管内流速视不同废水而定,如处理生活污水,流速为0.5-0.7mm/s。

 (5)斜板(管)与水平面呈60°角,斜板净距(或斜管孔径)一般为80~100mm。



斜管沉淀池优点是:

 ①利用了层流原理,提高了沉淀池的处理能力;

 ②缩短了颗粒沉降距离,从而缩短了沉淀时间;

 ③增加了沉淀池的沉淀面积,从而提高了处理效率。

 ④去除率高,停留时间短,占地面积小。



斜管沉淀池理论设计:

  设斜管沉淀池池长为L,池中水平流速为V,颗粒沉速为u0,在理想状态下,L/H=V/ u0。可见L与V值不变时,池身越浅,可被去除的悬浮物颗粒越小。若用水平隔板,将H分成3层,每层层深为H/3,在u0与v不变的条件下,只需L/3,就可以将u0的颗粒去除。也即总容积可减少到原来的1/3。如果池长不变,由于池深为H/3,则水平流速可正加的3v,仍能将沉速为u0的颗粒除去,也即处理能力提高倍。


斜管沉淀池原理:

  斜板(斜管)沉淀池,在普通沉淀池的沉淀区内装设一组平行板(或一组方形管道)以缩短沉淀时间,提高沉淀效率的改进型沉淀池。

  沉淀池在同样的处理效率时,沉淀池深度越浅,就越能缩短沉淀时间。在同样的处理水量条件下,沉淀面积愈大,沉淀池的效率愈高。在沉淀池内增设一组斜板(斜管)既增大了沉淀面积,也缩短了沉淀时间,与此同时,板间(管间)的水流也由紊流变为层流,同样提高了沉淀效率。为了及时排泥,板(管)与水平面成45~60°安装。斜板(斜管)沉淀池分水、泥同向流、逆向流和横向流三种形式。

  斜管沉淀池,应用颗粒或絮体的重方沉淀作用去除水中悬浮物的一种传统水处理构筑物。它的平面形式常采用长方形和圆形两种。按池中水流方向,可分为平流式、竖流式及辐流式三种形式。广泛应用于给水及污水处理工艺流程中。有时作为原水水质较好的单独水处理构筑物,其出水术质即可满足设计要求,或作为污水的一级处理单独使用。
