真空过滤机设备

一、真空过滤机设备真空盒与升降装置:

真空盒采用分节联结成整体，每节均有管口与集液总管相连形成真空集液系统。同时设计了一套升降机构，有利于更换摩擦带。

纠偏装置：
采用气缸或气囊推动纠偏转一定角度来自动纠正滤布的偏移，保证滤布的正常运转。

张紧装置通过丝杠调节胶带张紧度，以保证胶带有足够的摩擦力，并且不发生跑偏现象。

采用工艺水喷射，清洗滤布和胶带，且配有真空吸管密封的箱体，这样可以保证清洁的工作现场。

淋洗工艺:
采用逆流淋洗与喷淋洗装置，同时可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法，对物料清洗的更彻底。

二、真空过滤机设备技术特点：

  （1）可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操作。

  （2）过滤母液和各段滤饼洗涤液可以分段收集，并可实现平流和逆流洗涤。

  （3）整体结构模块化设计，可灵活组装，便于运输和安装。

  （4）控制系统可应用PLC技术，可实现现场和远程自动控制。

  （5）采用环形橡胶过滤带，抗拉强度大，使用寿命长。

  （6）胶带支撑使用高分子合金辊，运行阻力小，功耗小。

  （7）滤液自动排放装置，适合各种工况条件使用。

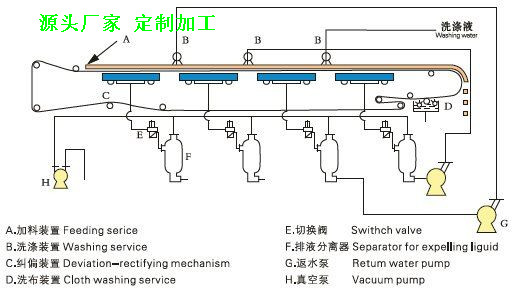

三、真空水平过滤机设备结构介绍：

  本机分左右手机（站在滤饼出料端面向机体，传动在左侧为左手机，反之为右手机），主要有机架、放料装置、主传动辊、被动辊、洗涤装置、涨紧装置、调偏装置、自动排液罐、橡胶带、滤布等组成，机架上设有网带限位辊及校正装置，用以保证网带在允许的范围内运动和偏离的调整。滤布同时设有调偏校正装置和涨紧装置。该机结构先进，采用高强度橡胶带及滤布带，在机上既作环状过滤带又作输送带，工作时物料有进料装置均布到移动的滤带上，在真空的作用下形成滤饼，依次经过过滤、洗涤、脱水、卸饼和滤带洗涤完成循环。其结构特点是真空箱与滤带间构成运动密封，滤带在真空盒上移动，与移动式相比，它克服了移动带式每动作一次，都要卸掉真空，消耗能源的不足，实现了连续过滤，生产过程的过滤、洗涤、脱水、卸饼、滤布清洗等随着滤布的运动可依次完成，从而过滤效率得到提高。

四、真空皮带过滤机设备胶带裙边及挡板:

  采用EP200四层聚酯布的环形橡胶带，胶带裙边采用组合结构即波形裙边与平行胶带粘合而成，这种结构裙边伸缩性好，可避免裙边经过辊筒改向破裂，可防止料液从两侧流出。橡胶带的上部构造为中间一排排水沟槽，沟槽中间钻有真空排液孔，钻空部位为纯橡胶无布层，可防止液体通过布层纤维进入橡胶层导致胶带分层，大大的延长了橡胶带的使用寿命。

五、真空橡胶过滤机设备维护保养：

  1.减速电机按其使用说明书定期更换润滑油。

  2.各滚筒的轴承座及轴承每半年清洗一次，并重新加注锂基润滑脂ZL-2。

  3.张紧装置的螺杆每3—6个月表面涂一次锂基润滑脂ZY-2。

  4.根据设备使用情况，各部件和结构件应定期清理污物和除锈，并涂油或喷漆进行防腐处理。
