真空过滤机器

一、真空过滤机器配置介绍：

  （1）橡胶滤带：采用环形橡胶带，胶带裙边采用组合结构即波形裙边，这种结构裙边伸缩性好，可避免裙边经过辊筒改向破裂，可防止料液从两侧流出，橡胶带的上部构造为中间一排排水沟槽，沟槽中间钻有真空排液孔连接真空盒。

  （2）真空盒与升降装置：真空盒采用分节联结成整体，每节均有管口与集液总管相连，形成真空集液系统，同时设计了一套升降机构，有利于真空盒维护及摩擦带的更换。

  （3）纠偏装置：采用气缸或气囊推动纠偏装置转动一定角度，来自动纠正滤布的偏移，保证滤布的正常运转。

  （4）张紧装置：通过丝杠调节胶带张紧度，以保证胶带有足够的摩擦力，并不发生跑偏现象。

  （5）胶带支撑装置：胶带支撑采用心轴式迷宫密封托辊支撑、气垫式支撑等多种形式，减少了胶带的运行阻力，有利于延长胶带的使用寿命。

  （6）清洗装置：采用工艺水喷射，清洗滤布和胶带，且可配有真空吸管密封的箱体，这样可以保证清洁的工作现场。

  （7）物料洗涤装置：可根据物料及工艺的要求采用顺流洗涤和逆流洗涤两种方法，对物料清洗得更彻底，有效提高产品品质。

  （8）控制系统：采用远程与现场交互控制的方式，方便了工作的操作，便于实施无人操作。

二、真空过滤机器特点：

  1、提取效率高：采用水平过滤面和上部加料，由于重力的作用，大颗粒固相会先沉在底部形成一层助滤层，减少滤布的堵塞，过滤阻力小，提取效率高。
  2、结构组成合理：各部件采用防腐材料、防腐处理，主传动采用胶带传动，真空箱采用耐腐蚀的材料，使用寿命长。
  3、滤饼厚度可调节、含湿量小、卸除方便：滤饼厚度可根据物料需要随意调节。
  4、滤布可正反两面同时清洗：滤布的正反两面都设有喷水清洗装置，从而消除了滤布的堵塞，延长了滤布使用寿命。
  5、操作灵活、维修费用低：在生产过程中，滤饼厚度、洗涤水量、真空度和循环时间等都随意调整，以取得过滤效果。由于滤布能在苛刻条件下工作，且使用寿命长，因而维修费用、生产成本大大降低。

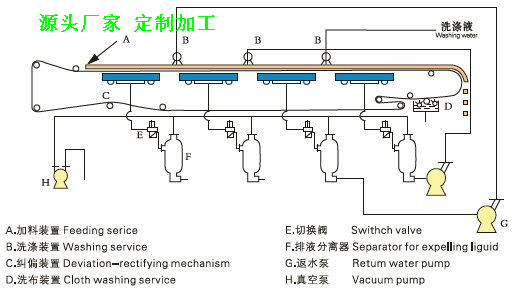

三、真空橡胶过滤机器工作原理：

  真空橡胶过滤机器以滤布为过滤介质，采用整体的环形橡胶带作为真空室。环形橡胶带由传动装置传动连续运行，滤布铺敷在胶带上与之同步运行，腔带与真空滑台接触（真空室与橡胶带间装有环形摩擦带并通入水形成水密封），料浆由布料器均匀地分布在滤布上。

  当真空室接通真空系统时，在橡胶带上形成真空抽滤区，滤液穿过滤布经橡胶带上的横沟槽汇总并由中心孔进八真空室，固体颗料被截留在滤布上形成滤饼，随着橡胶带的移动，已形成的滤饼受压力差影响逐步被脱干，后滤布与胶带分开，在卸料辊处将滤饼卸出，进入真空室的液体经气水分离器排出。

  卸除滤饼后滤布经清洗后获得回用，再经过一组支撑辊和纠偏装置重新进入过滤区，开始进入新一过滤周期。橡胶带式真空过滤机实现了真正意义上的连续运行、连续过滤，物料从进料、脱水、卸渣到滤布清洗，可以不间断的连续进行。

四、真空皮带过滤机器适应范围：

  真空皮带过滤机器适用于许多种物料的真空过滤操作，特别在滤饼洗涤要求高、滤饼含湿率控制严格、物料过滤性能变化大、烟气脱硫石膏脱水的场合尤为适用。

（1） 化学工业：催化剂、塑料助剂、磷石膏及酸不溶物、钾盐、聚合物、氢氧化物、过氧化物、间接及直接染料、农药、脂肪酸。

（2） 矿山冶金： 矿物的萃取及富集。

（3） 制药工业：抗菌素、维生素C、合成药。

（4） 食品工业： 柠檬酸、柠檬酸钙、果胶、油与活性白土分离、香料及调味品的回收。

五、真空压榨机器技术服务承诺：

①为安装的全过程提供监督服务和技术指导，对设备安装完成状态进行确认，经供方确认安装正确后进入下一步调试阶段。

②供方与需方共同制定调试方案，并负责调试，对调试设备做必要的技术指导和技术支持。

③在安装、调试期间，供方技术人员详细讲解技术文件，进行必要的示范操作，解决技术难题，解答需方在合同范围内提出的技术问题，负责对买方操作、维修人员在现场进行业务培训。
