洗砂压滤机

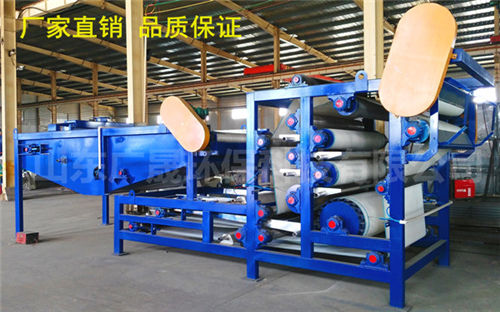

一、洗砂压滤机介绍:

  洗砂压滤机是将带式浓缩机和带式压滤机组合在一起的一款新型污泥浓缩脱水设备,应用于各种不同污泥性质的连续浓缩、脱水,从而得到高含固率的泥饼。在浓缩段将污泥含固率从2%左右的污泥浓缩到适合压滤的5%以上,然后在压滤段脱水到含固20%以上。

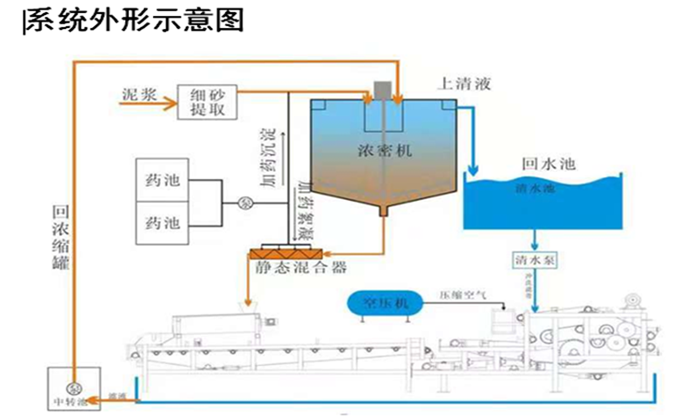

二、洗砂压滤机原理过程:

  污泥经泵送入污泥搅拌槽内与高分子凝集剂混合作用后,使污泥中细小的悬浮状颗粒经高分子凝集剂的架桥作用形成较大的颗粒,而后以重力流方式由搅拌槽上端溢流入脱水机的自动分布装置,使污泥均匀的分布在重力脱水区的滤布上。重力浓缩脱水区的功能在使污泥外大部分的自由水经滤布的网孔籍重力排出,以提高污泥浓度,使污泥性状趋于稳定,利用后续的压榨脱水作业。

  污泥由重力脱水区进入压力脱水区后,上下滤布开始逐渐加压挤压污泥脱水 ,污泥随滤布移动进入加压脱水区,在6个呈垂直状的滚轮间,依滚轮直径由大而渐小,压力则由小而逐渐增大的配置,随上下滤布在不同的滚轮之间因变换滤布上下位置而对污泥产生的剪切力,将污泥中的毛细管结合水压榨出来,以产生较干的污泥饼。


三、洗砂压滤机工作原理:

  刮泥板上部和下部分别设有用以通入待浓缩的污泥的入泥口和用以排出浓缩后的污泥的出泥口,且竖直设置,特别是多个刮泥板、驱动机构及导流元件形成了便于污泥浓缩且防止滤水网孔堵塞的浓缩单元,该隔离筒自上而下划分为相连通的透水区和挤压区,该透水区设有一组浓缩单元;挤压区至少设有两组浓缩单元,每相邻的两组浓缩单元的多个刮泥板之间相向转动形成挤压力,并将挤压后的污泥导向出泥口设置,污泥浓缩装置工作时,隔离筒固定不动。

  刮泥板转动将滤水网孔处的污泥刮除,污泥脱水装置包括位于污泥浓缩装置出泥口的下方且水平设置的挤压滚筒、用于驱动挤压滚筒绕水平轴心转动的驱动机构,挤压滚筒与出泥口之间形成具有污泥出口的挤压区域,且在挤压滚筒的筒壁上设有供水通过的滤水孔或滤水组件,当挤压滚筒转动时,位于挤压区域内的污泥被挤压,被挤压的污泥在挤压滚筒的转动下导向污泥出口,被挤压的水自挤压区域外的挤压滚筒筒壁上的滤水孔或滤水组件排出。

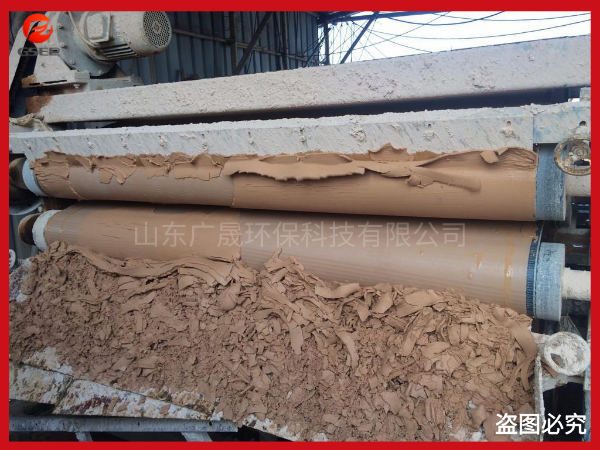

  污泥随滤布移动进入加压脱水区,压力脱水后进入“S”形压榨段,在“S”形压榨段中,污泥被夹在六个呈垂直状的滚轮间,依滚轮直径由大而渐小,压力则由小逐渐增大的配置,随上下滤布在不同的滚轮之间因变换上下位置而对污泥产生,促使污泥饼再一次脱水,后通过刮板将泥饼刮落,而上下网带在运行过程中不断的被自动清洗。



四、洗砂压滤机优点:

  1、超长的重力脱水区,承重量大,处理能力强、耗能低、运行成本低;

  2、独特设计,运行更稳定,处理量大;

  3、多锟径递减式挤压锟,布局紧稳、滤饼含固量高;

  4、配备新式自动纠偏和涨紧系统,工作稳定,大大提高滤带寿命;

  5、采用两套独立的反冲洗系统。

  6、具有生产能力大、污泥脱水率高的特点



五、洗砂压滤机配套设备:

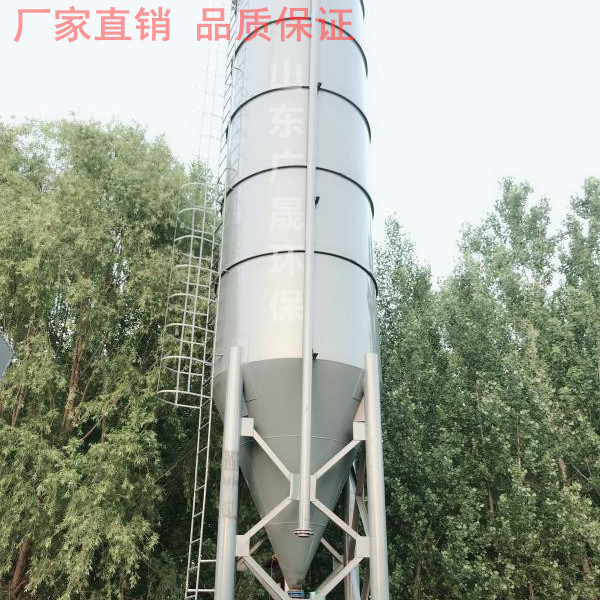

  沉淀罐设备主要作用就是除泥除杂、净化废水,工作过程中,水从罐中心的进水管从上到下进入到罐内,罐下设伞形挡板使废水在罐中均匀后沿过水断面缓慢上升,悬浮物沉降进入罐底锥形污泥斗,清水从罐四周沿周边溢流堰流出,堰前设有挡板和浮渣槽以截流复炸保证出水水质,罐的一边靠罐壁设有排泥管,靠静水将泥定期排出。水流方向和颗粒沉淀方向相反,其截流速度和水流上速度相等,上升速度等于沉淀速度的颗粒将悬浮在混合液中形成一层悬浮层,对上升的颗粒进行拦截以及过滤。

沉淀器 (4).jpg
