真空过滤设备

一、真空过滤设备的介绍:

  真空过滤设备是在同类产品技术基础上的一种过滤固液分离设备。该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构型式，以真空负压为推动力实现固液分离的设备。在结构上，过滤区段沿水平长度方向布置，能连续自动完成过滤、滤饼洗涤、卸渣、滤布再生等工艺操作，并且母液有与滤饼洗涤液可以分段收集。具有过滤效率高、生产能力大、洗涤效率好，滤饼水分低、操作灵活、维护简单等优点。

二、真空过滤设备技术特点：

  （1）可以连续完成喂料过滤、滤饼洗涤、吸干、卸料、滤布再生等工艺操作。

  （2）过滤母液和各段滤饼洗涤液可以分段收集，并可实现平流和逆流洗涤。

  （3）整体结构模块化设计，可灵活组装，便于运输和安装。

  （4）控制系统可应用PLC技术，可实现现场和远程自动控制。

  （5）采用环形橡胶过滤带，抗拉强度大，使用寿命长。

  （6）胶带支撑使用高分子合金辊，运行阻力小，功耗小。

  （7）滤液自动排放装置，适合各种工况条件使用。

三、真空过滤设备工作原理：

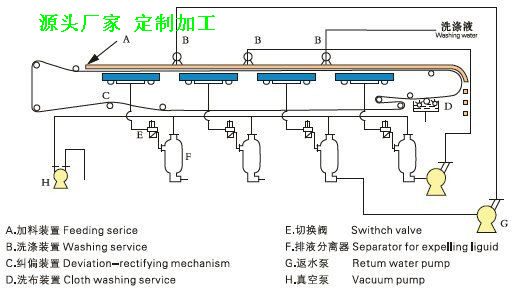

  真空过滤设备以滤布为过滤介质，采用整体的环形橡胶带作为真空室。环形橡胶带由传动装置传动连续运行，滤布铺敷在胶带上与之同步运行，腔带与真空滑台接触（真空室与橡胶带间装有环形摩擦带并通入水形成水密封），料浆由布料器均匀地分布在滤布上。

  当真空室接通真空系统时，在橡胶带上形成真空抽滤区，滤液穿过滤布经橡胶带上的横沟槽汇总并由中心孔进八真空室，固体颗料被截留在滤布上形成滤饼，随着橡胶带的移动，已形成的滤饼受压力差影响逐步被脱干，后滤布与胶带分开，在卸料辊处将滤饼卸出，进入真空室的液体经气水分离器排出。

  卸除滤饼后滤布经清洗后获得回用，再经过一组支撑辊和纠偏装置重新进入过滤区，开始进入新一过滤周期。真空带式过滤机实现了真正意义上的连续运行、连续过滤，物料从进料、脱水、卸渣到滤布清洗，可以不间断的连续进行。

四、真空过滤设备行业应用：

  •如铜冶炼，铜精矿、硫酸铜结晶、废水硫酸钙、铅净化、脱砷过滤、贵金属脱水等环节。

  •煤化工黑水过滤、尾灰脱水。

  •黄金冶炼，金精矿脱水、铜浸出、尾矿干排。

  •氧化铝行业，4A、5A、超细氢氧化铝、拟薄水铝石、赤泥等过滤洗涤。

  •磷酸洗涤萃取过滤。

  •环保处理。

  •矿山、冶金、化工、环保等等固液分离。

五、真空过滤设备优点：

1、过滤效率高，由于是水平过滤面上加料形式，料浆中的大颗粒由于沉降速度大于细粒子，所以它很快沉降到过滤面上形成一层透水率较高的初滤层。初滤层的阻力小，对细颗粒又起到了一定的捕集作用,从而使滤饼层结构合理，又减少了细小粒子造成的滤布阻塞，因而过滤阻力小、过滤效率高、滤液澄清度高；

2、滤饼的洗涤效果好，水平布置的过滤面上形成的滤饼厚度比较均匀，而且洗涤液在滤饼上的分布也均匀，从而提高了滤饼的置换洗涤效率，由于过滤面是一个相对狭长的条状，可以很方便的实现多级顺流或逆流洗涤，从而提高滤饼的洗涤效率和得到尽可能高的洗液浓度；

3、滤饼的厚度可以方便的使用加料量和滤带的运动速度来调节，对物料过滤性能变化的适应性好；

4、狭长形状的过滤面，可以方便的调节过滤区、洗涤区、吸干区的长度分布，实现过程的优化操作，而且滤液和洗液的回收可以按要求严格分开，也可以按滤饼含湿量的要求来缩短或加长吸干区的长度；

5、可以按过滤、洗涤、吸干区对真空度的要求，在不同区域提供不同的真空度，例如：在过滤区、洗涤区内采用高真空度，以提高过滤和洗涤速率，而在吸干区内提供较低的真空度和尽可能大的通气量，以降低滤饼的湿含量。
