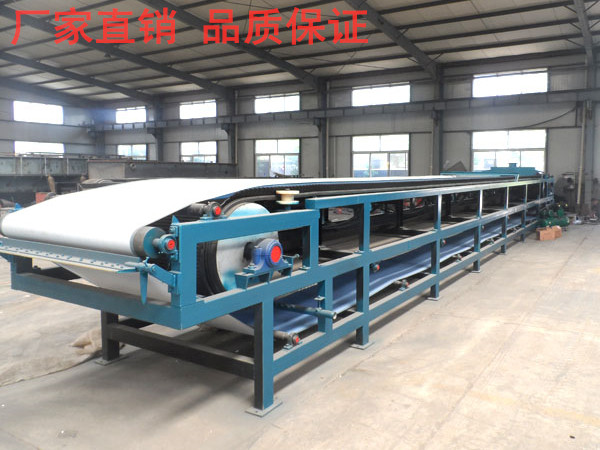

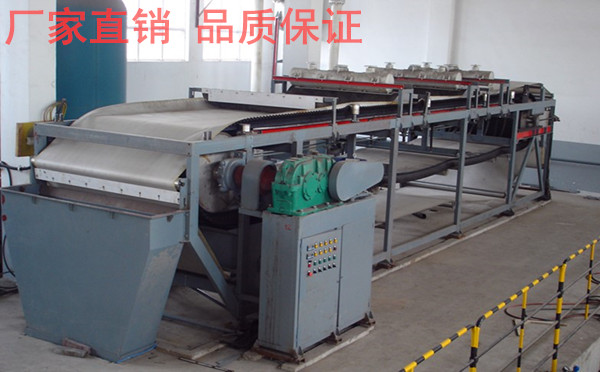

高炉除尘灰带式真空过滤机

 一、 高炉除尘灰带式真空过滤机的介绍：

   高炉除尘灰带式真空过滤机是一种新型的，迅速脱水，低耗节能的过滤设备，该设备采用了固定真空盒，胶带在真空盒上滑动，真空盒与胶带间构成运动密封的结构型式，以真空负压为推动动力实现固液分离的设备。在结构上，过滤区段沿水平长度方向布置，能连续自动完成过滤、滤饼洗涤、卸渣、滤布等工艺操作，并且母液有与滤饼洗涤洗液可以分段收集。真空带式过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布等作业。

二、高炉除尘灰带式真空过滤机工作原理：

      当压缩空气由气缸盖进气口进入气缸上部，活塞向下运动，带动小密封座先关闭真空然后大密封座向下浮动，开通大气，完成切换程序动作，真空滤盘返回到起始位置时，行程触点限位装置信号发生，压缩空气通过进气口进入气缸下部，推动小活塞上行，当压缩空气的推动力大于真空吸力时，活塞上升带动小密封座接通真空，使真空室与自动排液罐相联，进行过滤。这样周而复始，进行双向切换。

三、高炉除尘灰带式真空过滤机技术特点:

1、整体结构模块化设计，可灵活组装，便于运输和安装。

2、自动化程度高;下料、过滤、洗涤、吸干、卸料、滤布清洗均为连续自动化，提高生产效率，降低运行成本，减轻工人劳动强度， 改善工作环境。

3、过滤速度快;物料通过沉淀区，大颗粒在底层，小颗粒在上层，滤饼结构合理，滤液通透阻力小，可进行薄层快速过滤。

4、过滤工艺方便;滤饼厚度、洗水量。逆流洗涤级数、真空度、滤布速度任意调整，以达到佳过滤效果。

5、洗涤效果好;可实现多级平流或逆流洗涤，洗涤均匀彻底，母液和洗涤液根据工艺需要可分别收集和再利用。

四、高炉除尘灰带式真空过滤机优点：

①、处理量大：能处理各种有难度的料浆一般情况下，带式过滤机的过滤量是一般过滤机的2倍以上，甚至5倍。

②、高炉除尘灰带式真空过滤机洗涤效果好：滤饼内部无裂缝，冲洗效率>99%在同等条件下，带式过滤机通过薄层迅速过滤（20mm左右滤饼），滤饼分布均匀、洗水分布均匀，滤饼不易开裂，使用的洗水量是一般过滤机的一半，而且洗涤更彻底。

③、高炉除尘灰带式真空过滤机能耗小：在处理相同量的物料，无需反吹泵，无需滤液泵，带式过滤机的设备能耗低，真空能耗更低。

④、可零位排液，仅需一层厂房，占用厂房高度低。

⑤、设备运动件少，如同皮带机带过滤功能，可连续365天开机，故障率低，开机率>98%.

⑥、低维护成本，配品备件少，维护费用低

⑦、滤布在线连续清洗，再生彻底，设备效率高.
