陶瓷过滤机免费方案设计

陶瓷过滤机免费方案设计：

     陶瓷过滤机核心部件是叠放在一起的塑料滤盘，滤盘上有特制的沟槽或棱，相邻滤盘上的沟槽或棱构成一定尺寸的通道，粒径大于通道尺寸的悬浮物均被拦截下来，达到过滤效果。该产品在很大程度上可以取代砂滤器等传统的机械过滤装置，其性能优越，水电耗远低于其他产品。

陶瓷过滤机结构组成：

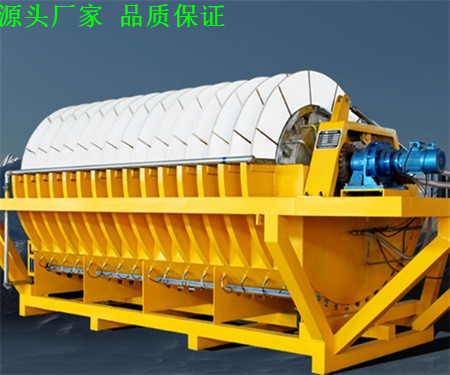

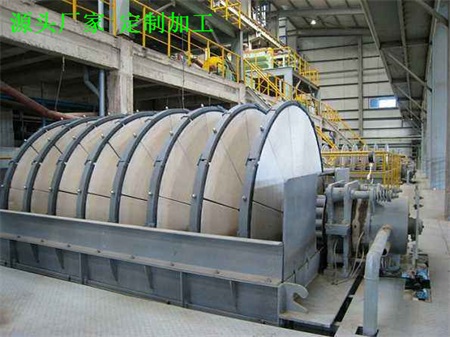

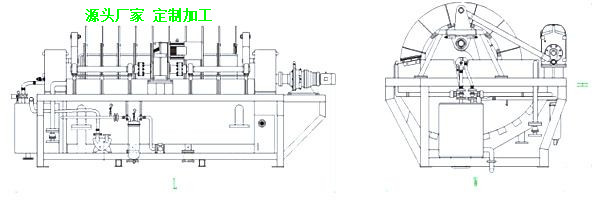

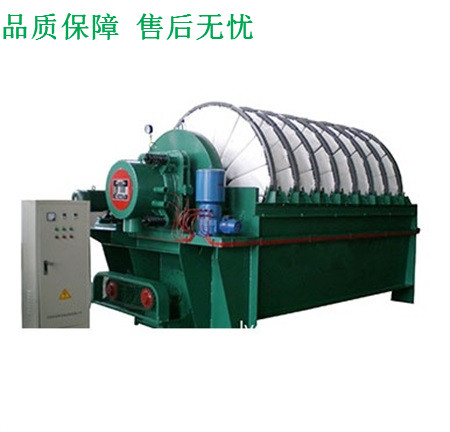

  陶瓷过滤机主要由槽体、主轴、滤盘、分配阀、剥料装置、冲水装置、洗网装置、传动装置、出料装置等部分构成。它在处理纸机网下白水时,是利用真空作为过滤的动力来回收纤维和填料。

陶瓷过滤机过滤原理:

  过滤是将悬浮在液体或气体中的固体颗粒分离出来的一种工艺。其基本原理:在压力差的作用下，悬浮液中的液体(或气体)透过可渗性介质(过滤介质)，固体颗粒为介质所截留，从而实现液体和固体的分离，实现过滤具备的两个条件:

①具有实现分离过程所必需的设备;

②过滤介质两侧要保持一定的压力差(推动力)。

陶瓷过滤机处理原理：

  (1)当主轴按逆时针旋转带动滤盘转动到液面以下时,扇形板进入大气过滤区,槽体中液体在静压作用下,穿过滤网通过主轴和分配阀大气过滤区滤液出口排出。

  (2)主轴继续转动,扇形板进入真空过滤区,槽体中的液体穿过滤网并形成滤饼。真空过滤初期,滤饼较薄,部分细小纤维和填料随滤液一起穿过滤网,形成浊滤液,随着滤饼的不断加厚,细小纤维和填料将被滤饼阻住,进而形成清滤液。浊滤液和清滤液分别通过两个水腿流到清、浊滤液池。

  (3)扇形板转出液面时,真空并不立即消失,仍使滤网上的滤层继续脱水,浓度不断增大。例如烟台鑫海矿机的盘式过滤机脱水充分，处理量大，被广泛应用。

  (4)主轴继续转动,真空作用消失,扇形板进入剥浆区。这时滤盘两侧的剥浆喷嘴喷出的扇形水流将滤层直接剥落到接料斗中并被冲水管加以稀释冲到出料装置排出。

  (5)当滤盘转动到洗网区时,由摆动的洗网喷嘴喷水洗网、恢复过滤能力然后进入下一个过滤周期。

陶瓷过滤机特点：

1、真空实现连续操作，无真空释放，工作效率高，能耗低。

2、过滤滤饼洗涤(顺流洗涤或逆流洗涤)连续，自动化程度高，滤布无相对摩擦，使用寿命长。

3、结构合理，采用托辊或气垫支撑胶带。真空室采用超高分子材料制造，自润滑性能及密封性能好、摩擦系数小。胶带使用寿命长。

4、设备易损件少，运行费用低。
